1. .產品概述
北斗/GPS部標視頻車載定位終端（雙SD卡）是按交通部JT/T794-2011《道路運輸車輛衛星定位系統車載終端技術要求》和JT /T808-2011《道路運輸車輛衛星定位系統車載終端通訊協議及數據格式》的技術標準設計的終端設備，該設備集GPS/北斗定位監控、本地SD卡錄像、3G遠程實時視頻監控、語音通話、IP語音、TTS、CAN總線接口及行駛記錄儀等多種先進功能于一體的智能化終端產品。將實時監控、生產運營管理、指揮調度等功能有機地融合成一體。
2. 功能特性
|
應用方式
|
功能
|
特性
|
|
調度監控
|
定位
|
1． GPS/北斗模塊雙模定位, 并采用藍斯自主開發的3D定位模式，使終端定位準確度更高
2． 定時或定距上傳定位信息
|
|
里程統計
|
1. 終端可以保存從終端上電開始的累計里程
2. 統計方式：里程脈沖信號和GPS/北斗數據里程統計
|
|
TTS語音
|
1. 監控中心可下發調度信息或其他提示司機的信息，都可通過TTS小音箱播出
|
|
語音通話
|
1. 支持雙向語音通話，語音監聽
|
|
圖像抓拍
|
1. 支持4路圖像抓拍
|
|
報警功能
|
1. 超速預警、報警、提示
2. 緊急報警
3. 非法開車門報警
4. 疲勞駕駛預警、報警
5. 停車超時報警
6. 線路偏移報警
7. 斷電報警
|
|
視頻監控
|
內置3G模塊，實時記錄音視頻
|
1． 支持4路視頻、2路音頻實時上傳
2． 支持實時、定時、報警事件（如碰撞報警）視頻傳輸
3． OSD疊加（站點、時間、車牌號、速度、經緯度等）
4． 按鍵報警，自動上傳視頻至中心
5． IP語音對講
|
|
錄像
|
1． 支持4路錄像
2． 錄像OSD疊加，如時間、車牌號、速度、經緯度等
3． 支持自動錄像、定時錄像、報警事件錄像（預錄）
4． 支持SD卡自動覆蓋，報警錄像保護
|
|
錄音
|
1． 支持2路錄音
2． 回放時音視頻同步
|
|
數據存儲
|
1． 錄像、錄音數據存儲在SD卡
|
|
遠程錄像查看
|
1． 設備收到中心指令，上傳指定時間段錄像文件
2． 上傳的錄像文件可保存至本地計算機
3． 邊看邊保存在本地計算機
|
|
設備維護
|
更新設備文件
|
可通過本地U盤、web或SD卡或遠程無線對設備進行程序升級和配置文件更新修改
|
|
延遲關機
|
設備斷電后可延遲關機
|
|
設備休眠
|
可設置在ACC斷開后一段時間后設備關閉某部分電路，進入休眠省電模式
|
|
自檢
|
1. 定位天線開/短路檢測
2. 攝像頭及SD卡等工作狀態檢測
3. 設備面板指示燈指示工作狀態
4. 設備進行每小時錄像自檢，自檢結果發到服務器供客戶端查詢設備SD卡歷史錄像狀態，使客戶可以實時掌握設備的錄像情況，盡早發現不錄像、錄像間斷等問題
|
|
行駛記錄儀
|
車輛行駛信息
|
檢測并記錄車速、剎車、轉向燈狀態及行駛里程，并在本地SD卡存儲同時能通過無線上報中心
|
|
CAN總線
|
通過CAN總線，采集車輛行駛數據
|
|
獨特功能
|
分段限速
|
設備具有分段限速功能、分段限速值改變語音提醒
|
|
超速預警
|
車輛超速提前預警功能
|
|
Wifi功能
（可選）
|
Wifi客戶端
|
1. 在Wifi熱點覆蓋的場所，設備可通過使用Wifi網絡連接到視頻中心和定位中心,進行實時視頻和實時信息的上傳
2. Wifi上傳錄像：設備連接無線AP后通過Wifi網絡自動上傳指定時間、通道的歷史錄像到FTP服務器
|
|
胖AP熱點
|
把設備當作一個移動的開放路由器，供帶Wifi功能的客戶端連接無線上網
|
|
瘦AP熱點
|
把設備當作一個無線接入點“瘦AP”，提供鏈路供帶Wifi功能的客戶機與上層Wlan AC無線控制器認證通信，從而實現對AP的管理，計費等功能
|
|
擴展功能
|
串口打印
|
通過RS232接串口打印機，打印存本地的車輛運行信息
|
|
云臺
|
預留RS485串口連接云臺，支持pelco-d協議
|
|
車載廣告機
|
預留以太網接口，給車載廣告機廣告信息發布提供鏈路
|
3. 前置圖定義

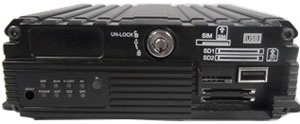

雙SD卡設備前面板
LED燈以及狀態定義
Ø 首行4個燈分別表示：ERR，報警燈，視頻輸入，3G燈
Ø 次行4個燈分別表示：電源，SD1，SD2，GPS

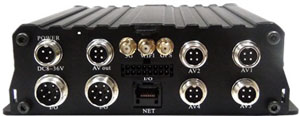

4. 后置圖定義
航空頭視頻輸入輸出
Ø 【POWER】：電源接口，8-36V
Ø 【AV out】：音視頻接口
Ø 【I/O】：外接報警以及云臺等功能
Ø 【AV1】：通道1音視頻輸入接口
Ø 【AV2】：通道2音視頻輸入接口
Ø 【AV3】：通道3音視頻輸入接口
Ø 【AV4】：通道4音視頻輸入接口
Ø 【3G】：3G天線接口
Ø 【WIFI】：WIFI天線接口
Ø 【GPS天線】：GPS天線接口
Ø 【NET】：網線接入點

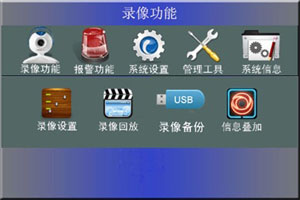

5. 主菜單
Ø 登錄成功后，進入主菜單。主菜單主要包括錄像功能，報警功能，系統設置，管理工具，系統信息五大功能模塊。進入主菜單，默認定位在錄像功能。
Ø 錄像功能模塊包括4大功能模塊，錄像設置，錄像回放，錄像備份，信息疊加。

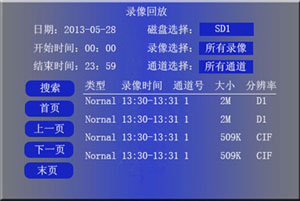

5.1錄像回放

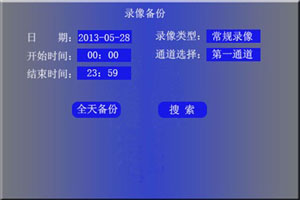

5.2錄像備份

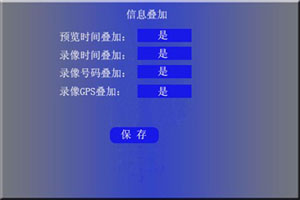

5.3 信息疊加
5.4 報警功能
Ø 報警功能包括6功能模塊：報警輸入，報警輸出，超速，加速度，脈沖，移動偵測
Ø 系統設置包括用戶信息，時間設置，開關機，安全設置，串口設置，云臺設置，抓拍設置，網絡設置
5.5 用戶信息
Ø 設備號：用于一個遙控器操作多臺設備的場合，采取不同的密碼號和設備號可避免相互干擾
Ø 公司名稱：根據客戶需要進行設置
Ø 車牌號碼：用于客戶對行駛車輛的標記
Ø 司機姓名：用戶客戶記錄車輛對應的司機
Ø 線路號：用于客戶記錄車輛行駛路線
|
